为实现商业化液体运载火箭结构产品降本增效的目标,综合考虑箭体结构产品制造周期内的各项因素,如原材料成本与结构效率的关系,关键产品制造技术的成熟度以及生产效率,结构设计方案对快捷制造工艺性的适应等,基于现有制造技术,并深入融合设计工艺一体化理念,中科宇航在研的中型液体运载火箭力箭二号构型火箭芯级和助推器贮箱结构采用5A06光筒构型。
近日,力箭二号液体运载火箭贮箱采用5A06材料的直径3350mm光筒贮箱顺利完成了静力轴压承载摸底试验,试验验证力箭二号液体运载火箭贮箱选择5A06材料工艺的可实施性及选择光筒壳结构的合理性。

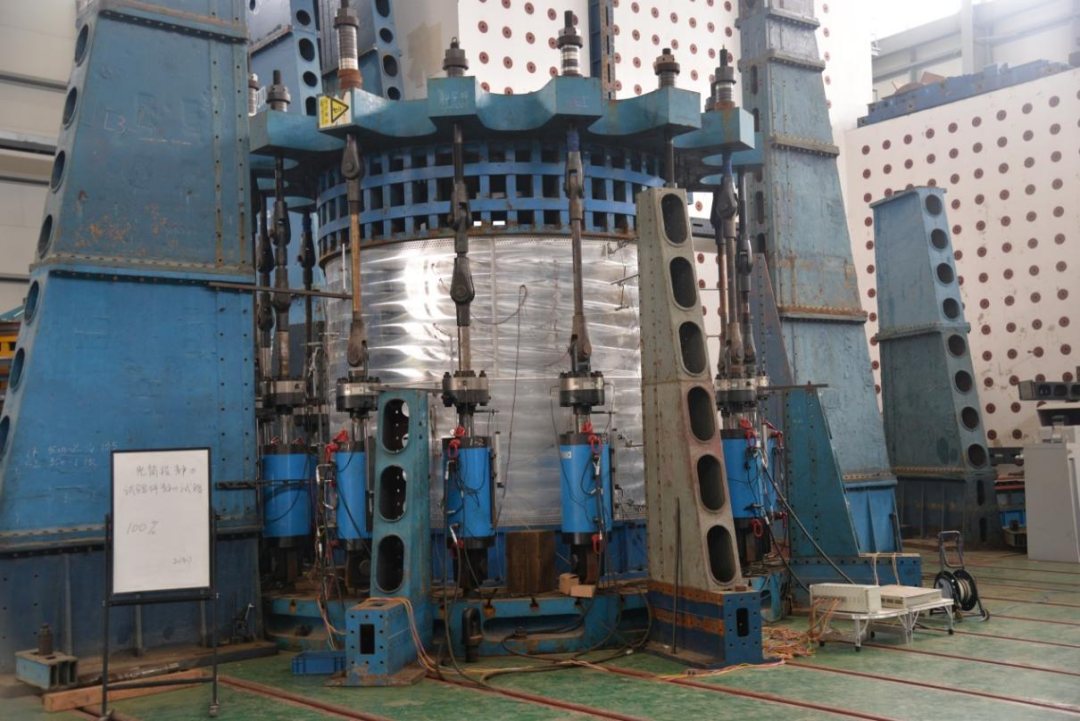

本次试验采用2000t自平衡加载系统开展轴压静力试验,试验件上下段分别通过边界工装与试验平台进行连接,通过16个150T的油缸同步加载,控制加载精度优于1%FS,通过自平衡加载系统和工装的约束来保证对试验件加载的均匀性。该试验为破坏试验,目标摸底贮箱承载极限,优化设计,持续提升结构效率。
图1 | 一级贮箱100%加载使用工况
试验过程中,位移和应变采集数据曲线良好,符合试验前仿真预示结果,无异常情况发生,试验的破坏载荷符合预期结果,误差小于3.4%。
本次试验对力箭二号运载火箭贮箱选用5A06材料的工艺可实施性及光筒壳结构的可行性进行了充分的验证,试验圆满成功意味着力箭二号运载火箭的贮箱选材及结构形式的论证工作基本完成。贮箱从领料到完成试验,共历时8天,充分验证了5A06光筒贮箱的快捷制造特性。
力箭二号液体运载火箭
